НАЗНАЧЕНИЕ
Устройство предназначено для управления работой грузового лифта административных и производственных зданий, а также для управления больничным лифтом, грузоподъемностью до 6300 кг, с двухскоростным электродвигателем, обеспечивающим скорость перемещения до 0,5 м/с в зданиях до 20-ти остановок.
УСТРОЙСТВО ОБЕСПЕЧИВАЕТ
- Автоматизированное управление лифтом при движении вверх и вниз в режимах «нормальный», «нормальный 2», «из машинного помещения», «ревизия», «снятие с ловителей»
- Индикацию положения кабины
- Контроль закрытия и открытия дверей кабины и шахты
- Контроль всех элементов безопасности лифта
- Электромагнитное управление тормозом силового привода
- Электромагнитное управление замками дверей шахты
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание от сети:
Ток | переменный трехфазный |
Напряжение, В | 220 |
Частота, Гц | 50 или 60 |
Напряжение коммутации силовых электрических цепей, В | 380 |
Напряжение питания цепей управления, В | 24 +1,2 |
Коммутируемый ток силовых электрических цепей, А | не более 50 |
Мощность потребления, ВА | не более 150 |
Габариты, мм | 670*530*180 |
Масса, кг | не более 24 |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Устройством обеспечивается автоматизированное управление грузовым лифтом от 2-х до 20-ти остановок в режимах: «нормальный» (внутреннее управление или наружное с одного этажа) и «нормальный 2» (смешанное или наружное управление со всех этажей).
- В устройстве реализовано управление силового привода с двухскоростным электродвигателем. В зависимости от тока установки автоматического выключателя (12,5 А, 25 А, 40 А, 50 А), НКУ имеет четыре типоисполнения в соответствии с различной грузоподъемностью.

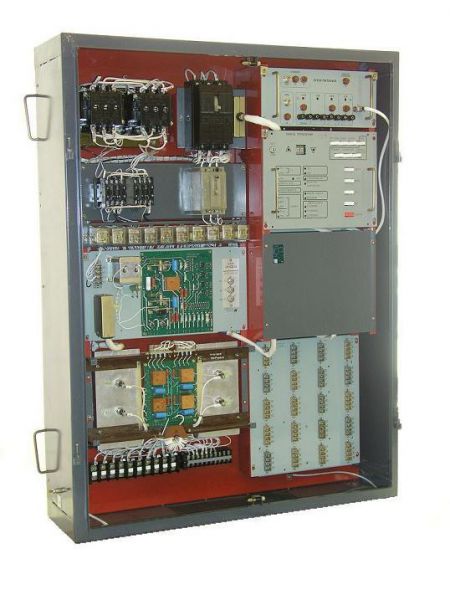

- Блоки логики на печатных платах с микроэлектроникой и тиристорный блок на силовых контакторах расположены в одном корпусе и выполнены с использованием разъемов, за счет чего сокращены габариты и стоимость всего устройства, а также улучшена его ремонтопригодность.
- К преимуществам также можно отнести полное отображение информации о состоянии лифта в виде элементов индикации с использованием светодиодов.
КОМПЛЕКТНОСТЬ
НКУ-ГЛ | 1шт. |
ЗИП одиночный | 1шт. |
Комплект эксплуатационной документации | 1шт. |
