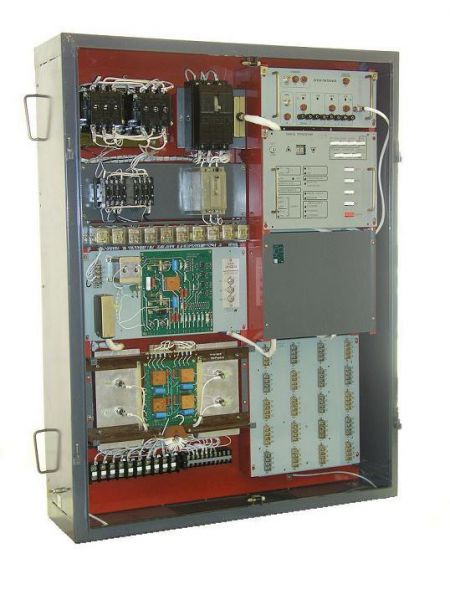

НИЗКОВОЛЬТНОЕ КОМПЛЕКТНОЕ УСТРОЙСТВО МИКРОПРОЦЕССОРНОГО УПРАВЛЕНИЯ ПАССАЖИРСКИМ ЛИФТОМ (НКУ-МППЛ-380-12,5-1,6)
НАЗНАЧЕНИЕ
НКУ-МППЛ предназначено для управления работой пассажирских и грузопассажирских лифтов в жилых, административных зданиях и в зданиях промышленных предприятий до 25 этажей, грузоподъёмностью до 1000 кг, со скоростью перемещения до 1 м/с.
Климатическое исполнение НКУ-МППЛ УХЛ, категория размещения "4" по ГОСТ 15150.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Мягкий пуск электродвигателя главного привода;
- Полная защита электродвигателей приводов от электрических перегрузок;
- Защита шахты от проникновения посторонних лиц;
- Защита от подтягивания противовеса;
- Диагностика неисправности основных элементов системы управления;
- Безтоковая коммутация контакторов электроприводов;
- Передача приказов по двухпроводной линии исключает необходимость кабеля КПВЛ-6 в подвеснике;
- Адаптация на программном уровне к любым системам диспетчеризации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Коммутируемое напряжение питания силовых цепей электропривода, В | 380,220 |
| Частота силовых цепей электропривода, Гц | 50 |
| Коммутируемый ток силовых цепей электропривода, А | 12,5,25 |
| Коммутируемое напряжение питания цепей электропривода двигателя дверей, В |
380 |
| Коммутируемый ток электропривода двигателя дверей, А | 1,6 |
| Коммутируемое напряжение питания цепи обмотки электромагнита тормоза, В |
220 |
| Ток нагрузки электромагнита, А | 1,6 |
| Напряжение питания цепи безопасности, В | 110±15 |
| Напряжение питания элементов и устройств электропривода и автоматики, В | 24±4 |
| Аварийное напряжение питания, В | 24±4 |
| Напряжение питания НКУ-МППЛ, В | 189,240 |
| Частота НКУ-МППЛ, Гц | 50 |
| Потребляемая мощность, ВА | 150 |
| Версия программного обеспечения | В1П |
| Масса, кг | 60 |
КОМПЛЕКТНОСТЬ ПОСТАВКИ
| Наименование | Кол. шт. |
| НКУ-МППЛ | 1 |
| Паспорт | 1 |
| ЗИП монтажный | 1 |
| ЗИП эксплуатационный | 1 |
| Комплект эксплуатационной | 1 |
| Спецключ | 1 |
