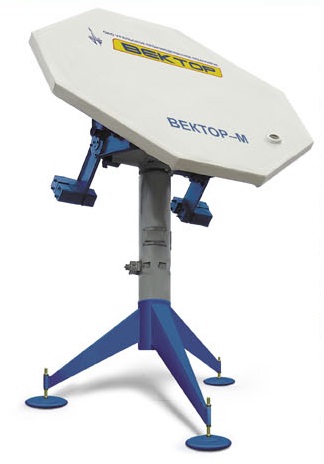

АРВК «Вектор-М»

Вектор-МНАЗНАЧЕНИЕ

Аэрологический радиолокационный вычислительный комплекс (АРВК) «ВЕКТОР-М» предназначен для проведения температурно-ветрового зондирования атмосферы путем выпуска и сопровождения радиозонда в режиме свободного полета. Изделие обеспечивает предполетную проверку радиозонда, автоматическое сопровождение радиозонда в полете, прием и обработку координатно-телеметрической информации, формирование и передачу аэрологической телеграммы по каналам связи к потребителю информации.

АРВК «ВЕКТОР-М» относится к классу цифровых систем радиозондирования атмосферы с автоматической обработкой данных.

УРОВЕНЬ АВТОМАТИЗАЦИИ СИСТЕМЫ ПОЗВОЛЯЕТ ОСУЩЕСТВЛЯТЬ

  • автоматический контроль функционирования системы, обеспечивающий автоматическую проверку характеристик антенной системы и следящего привода;
  • дистанционное управление системой одним оператором (рабочее место оператора на основе ПЭВМ);
  • автоматическую обработку вторичной метеоинформации и выдачу по каналам связи метеобюллетеней, а также сохранение аэрологических данныхи метеотелеграмм в архиве для дальнейшего анализа.

ОСНОВНЫЕ ЭКСПЛУТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ

Минимальная дальность (до пункта выпуска радиозонда), м 20
Дальность автозондирования, м от 20 до 250 000
Предельная высота зондирования, км не менее 40
Диапазон рабочих частот, МГц 1680 ±10
Диапазон вычисляемых метеопараметров:
температура воздуха, °С от +50 до -90
относительная влажность, % от 0 до 100
атмосферное давление, мбар от 2 до 1100
скорость действительного и среднего ветра, м/с от 0 до 100
направление действительного и среднего ветра, град. от 0 до 360
Основное электропитание переменное, однофазное
Напряжение, В 220±20
Частота, Гц 50±2
Потребляемая мощность, Вт не более 1000
Габаритные размеры аппаратуры антенного пооста, мм не более 2500×1800×180
Масса:
аппаратуры антенного поста, кг не более 250
аппаратуры поста оператора, кг не более 100

ПОДРОБНЕЕ

1. Основные технические характеристики соответствуют следующим параметрам:
1.1 Предельная высота зондирования, км не менее 40
1.2 Дальность автосопровождения, м от 20 до 250 000
(от 20 до 160 000)*
1.3 Диапазон рабочих частот, МГц 1680±10
1.4 Среднеквадратическое отклонение погрешности измерения координат в дальней
зоне (от 1000 до 250 000 м) в режиме автосопровождения, не более:

по дальности, м 45
по азимуту и углу места, град 0,12
1.5 Среднеквадратическое отклонение погрешности измерения координат в ближней
зоне (от 50 до 1000 м) в режиме автосопровождения, не более:

по дальности, м 45
по азимуту и углу места, град 0,8
1.6 Систематическая составляющая погрешности измерения координат в дальней
зоне (от 1000 до 250 000 м) в режиме автосопровождения, не более:

по дальности, м 30
по азимуту и углу места, град 0,12
1.7 Систематическая составляющая погрешности измерения координат в ближней
зоне (от 20 до 1000 м) в режиме автосопровождения, не более:

по дальности, м 30
по азимуту и углу места, гард 0,12
1.8 Среднеквадратические ошибки вычислений, не более:
температуры воздуха, °С 0,15
относительной влажности, % 0,5
атмосферного давления, мбар 2,0
скорости действительного и среднеговетра, м/с 0,7
направления действительного и среднего ветра, град 1,5
1.9 Диапазон вычисляемых метеопараметров:
температуры воздуха, град от +50 до -90
относительной влажности, % от 0 до 100
атмосферного давления, мбар от 2 до 1110
скорости действительного и среднего ветра, м/с от 0 до 100
направления действительного и среднего ветра, град от 0 до 360
1.10 Характеристики антенны в дальней зоне (от 1000 до 250 000 м):
ширина диаграммы направленности, град 5,5±1,0 (6,5±1,0)*
1.11 Характеристики антенны в ближней зоне (от 20 до 1000 м):
ширина диаграммы направленности, град 20±5
1.12 Мощность излучения передатчика в импульсе, Вт не менее 500
1.13 Длительность огибающей радиоимпульса, мкс от 0,5 до 1,2
1.14 Частота повторения радиоимпульсов, Гц 1000
1.15 Скважность излучаемых радиоимпульсов не менее 1000
1.16 Конструкция антенны выполнена в виде плоской четырехсекторной ФАР с апертурой, мм 1790 (1450)*
1.17 Максимальная угловая скорость движения антенны в режиме переброса, град/с не менее 10 (18)*
1.18 Углы управления антенной (относительно нулевого технического положения)
по углу места, град от -10 до +190
по азимуту, град от -360 до +360
1.19 При достижении граничных значений углов управления антенной по азимуту АРВК автоматически выполняет переброс антенны
(разворот на 180 град по азимуту с одновременным переворотом по углу места) с последующим восстановлением автосопровождения

1.20 Основное электропитание переменное, однофазное
напряжение, В 220±20
частота, Гц 50±2
1.21 Потребляемая мощность, Вт не более 1000
1.22 Предусмотрено использование аварийного источника бесперебойного питания: время работы на аварийном источнике, минут не менее 60
1.23 Антенный пост предусматривает установку на твердых ровных площадках, удовлетворяющих следующим условиям:
углу закрытия, град не более 5
уклон, гард не более 10
1.24 Конструктивное исполнение антенного поста обеспечивает нормальное функционирование АРВК с радиопрозрачным укрытием (РПУ) или без него
в зависимости от конкретного места эксплуатации

1.25 Габаритные размеры аппаратуры антенного поста, мм не более 2500×1800×1800
(2100×1500×1500)*
1.26 Площадь, занимаемая аппаратурой поста оператора, кв. м не более 4
1.27 Масса:
аппаратуры антенного поста, кг не более 250 (180)*
аппаратуры поста оператора, кг не более 100
1.28 Длина соединительных кабелей между антенным постом и постом оператора, м 30
1.29 Типы применяемых радиозондов МРЗ-3А; МРЗ-3АМ;
РЗМ-1-01; РЗМ-2-01;
РЗМ-3-01; РФ-95
1.30 Общее управление АРВК, обработка и отображение измеренной информации производится управляющей ЭВМ типа РС с сохранением информации
о зондировании в архиве

1.31 Виды формируемых выходных документов FM-36IX TEMP SHIP;
КН-04; ТАЭ-16М;
ТАЭ-3; «СЛОЙ»; «ПРИЗЕМНЫЙ СЛОЙ»
2. Конструктивно–технологические требования:
2.1 Конструктивное исполнение антенного поста (включает антенно-фидерную систему, электронные блоки СВЧ, азимутальный и угломестный приводы, соединительные кабели) обеспечивает функционирование системы в условиях эксплуатации (при отсутствии РПУ):
температура окружающей среды, °С от -50 до +40
максимальная скорость ветра, м/с до 50
вид климатического исполнения (по ГОСТ 15150-69) У1
2.2 Конструктивное исполнение поста оператора (включает управляющую ЭВМ, блок обработки и управления, блок питания, аварийный источник бесперебойного питания) обеспечивает функционирование системы в условиях эксплуатации:
температура окружающей среды, °С от +1 до +45
вид климатического исполнения (по ГОСТ 15150-69) УХЛ4.2
2.3 Исполнение управляющей ЭВМ, аварийного источника бесперебойного питания промышленное
2.5 Технология изготовления электронных узлов изделия разработана с учетом современных требований:
микрополосковые СВЧ-платы, двухслойные и/или многослойные печатные платы;
поверхностный монтаж, включая BGA-технологию;
высоко интегрированные микросхемы отечественного и импортного производства
2.6 Транспортировка РЛС осуществляется всеми видами транспорта в упаковке изготовителя
3. Требования по надежности работы аппаратуры:
3.1 Допустимая импульсная мощность сигнала помехи на входе приемного устройства на рабочих частотах при номинальной скважности радиоимпульсов, Вт не более 2,5
3.2 Время наработки на отказ, час не менее 1000
3.3 Средняя величина времени восстановления аппаратуры (поиск неисправности и ее устранение), минут не более 60
3.4 Время непрерывной работы, час 4
3.5 Предусмотрен контроль функционирования аппаратуры с диагностикой до уровня отдельного модуля (ТЭЗ)
3.6 Предусмотрено сохранение текущей информации в случаях различных сбоев в работе аппаратуры (срыв автосопровождения, отключение электропитания, отказ аппаратуры)

* В скобках указаны значения для облегченного варианта АРВК «Вектор-М» (с уменьшенной антенной).

Проведены сертификационные испытания и получен сертификат соответствия ГОСТ Р на АРВК "ВЕКТОР-М" POCC RU.ME88.H00224 № 0105690



Программное обеспечение и инструкции

Цены на модули и блоки АРВК "Вектор-М"

Договор на послегарантийное обслуживание

Протокол лабораторных испытаний

Измерения, исследования физических факторов и неионизирующих излучений




Программное обеспечение

Управляющая программа АРВК «Вектор-М» v2.07 (применяется для комплексов, оснащенных модулями МАПЧ, МПП)

Архив установочного комплекта программы

Vector207.rar

Инструкция по установке

Vector207.pdf

Управляющая программа АРВК «Вектор-М» v2.11 (применяется для комплексов, оснащенных модулем МУПП)

Архив установочного комплекта программы

Vector211.rar

Инструкция по установке

Vector211.pdf

Аэрологическая программа «Эол ХР» Dec2008

Установочный комплект программы

Setup.rar

Инструкция по установке

ЭОЛ.pdf



Руководство оператора

Telegramm.pdf

Программа «Вектор-М — настройка мощности привода»

Инструкция по установке

Инструкция по установке.pdf



Установочные комплект программы

DriveSetup.rar

Инструкции

Инструкция по замене привода УМ

Инструкция по замене

Замена привода УМ.pdf

Руководство по эксплуатации

Руководство по эксплуатации

АРВК «Вектор-М» РЭ.pdf

Сертификат соответствия                                              РОСС RU.ME88.H00382



Инструкции по монтажу АРВК "Вектор-М"

1. Инструкция по монтажу

2. Рекомендации по молниезащите

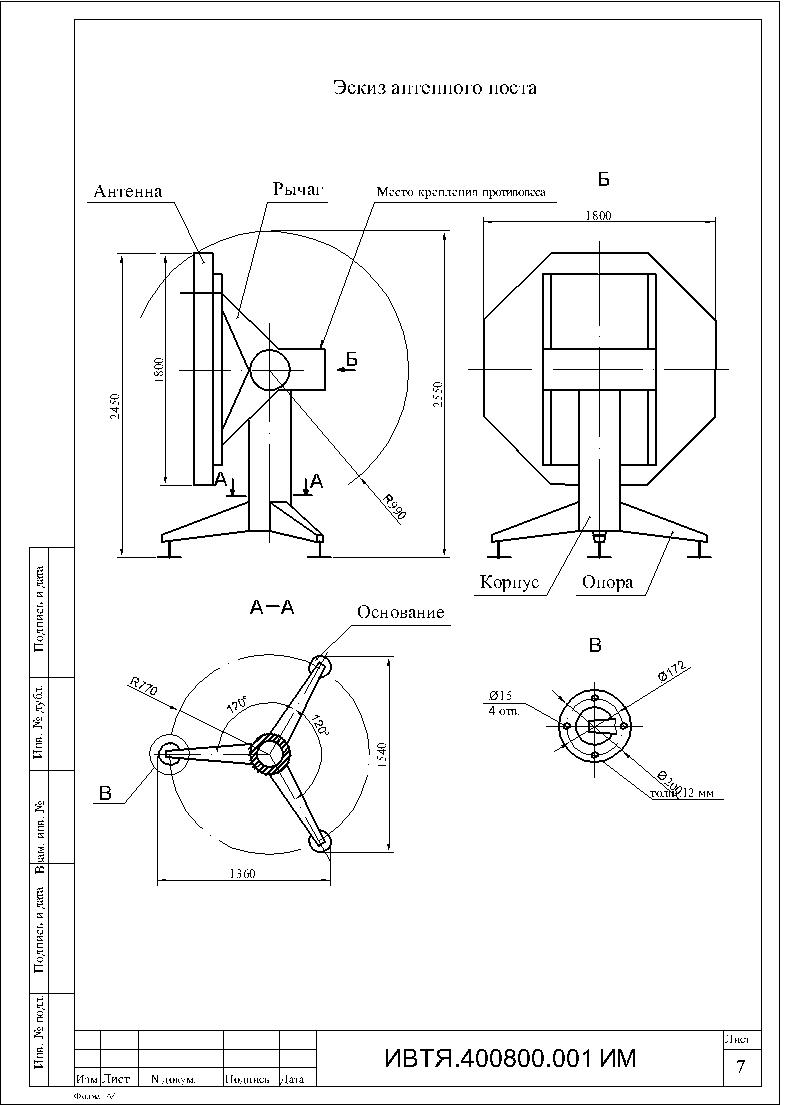

3. Чертеж

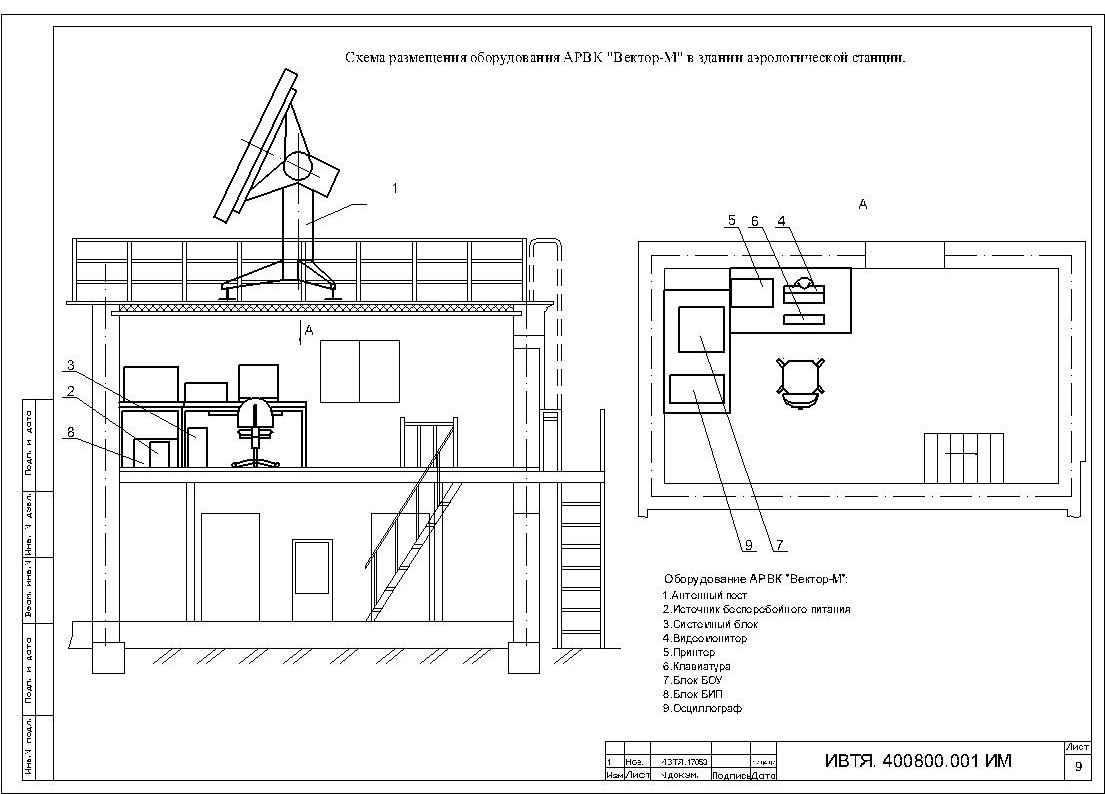

4. Чертеж 2

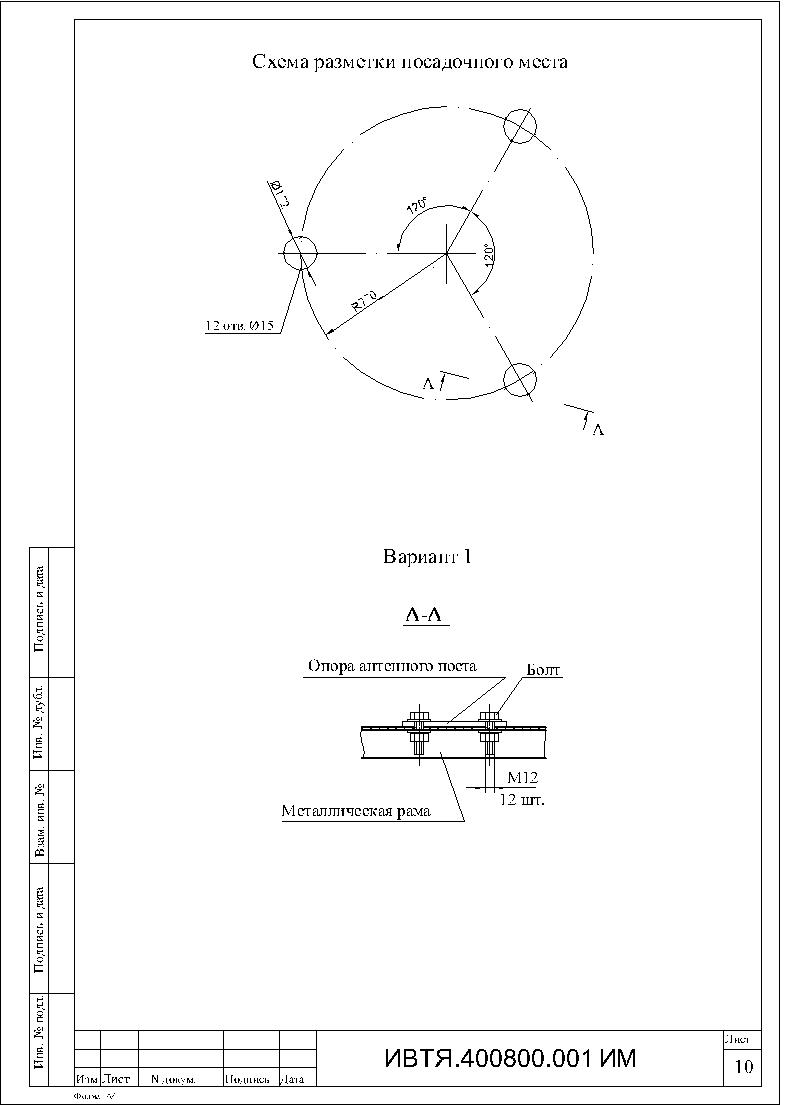

5. Чертеж 3

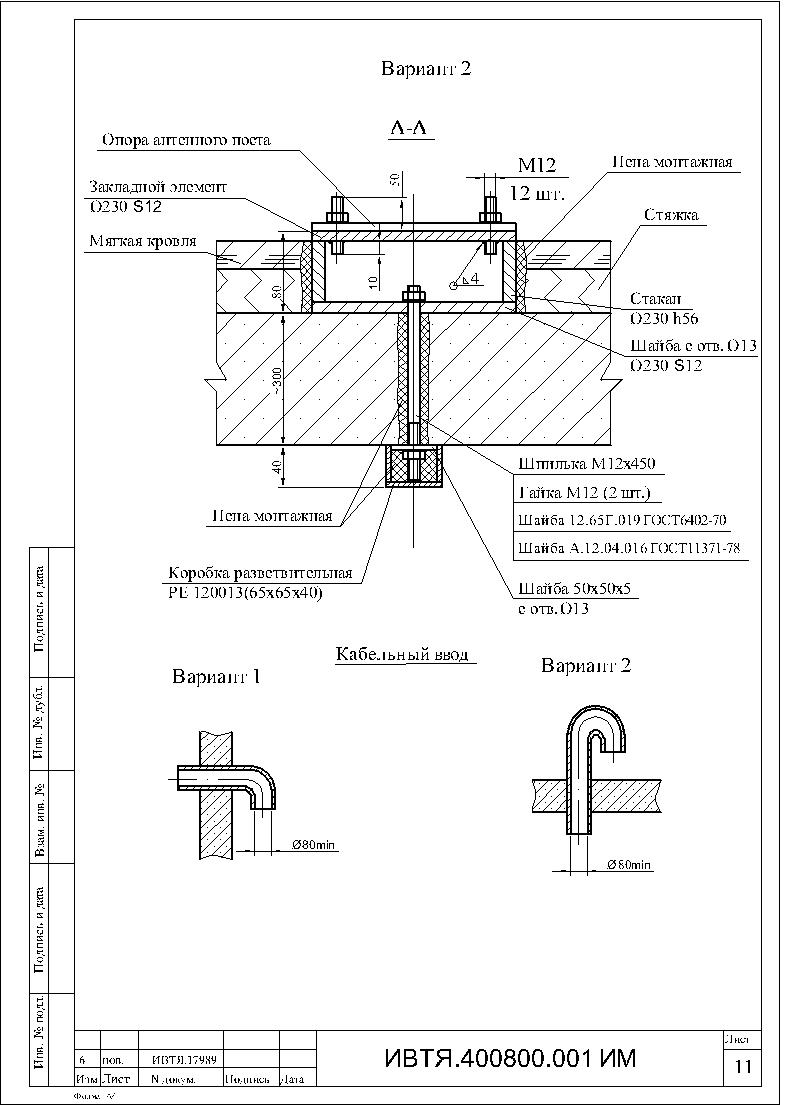

6. Чертеж 4



Информация на английском языке (скачать)
